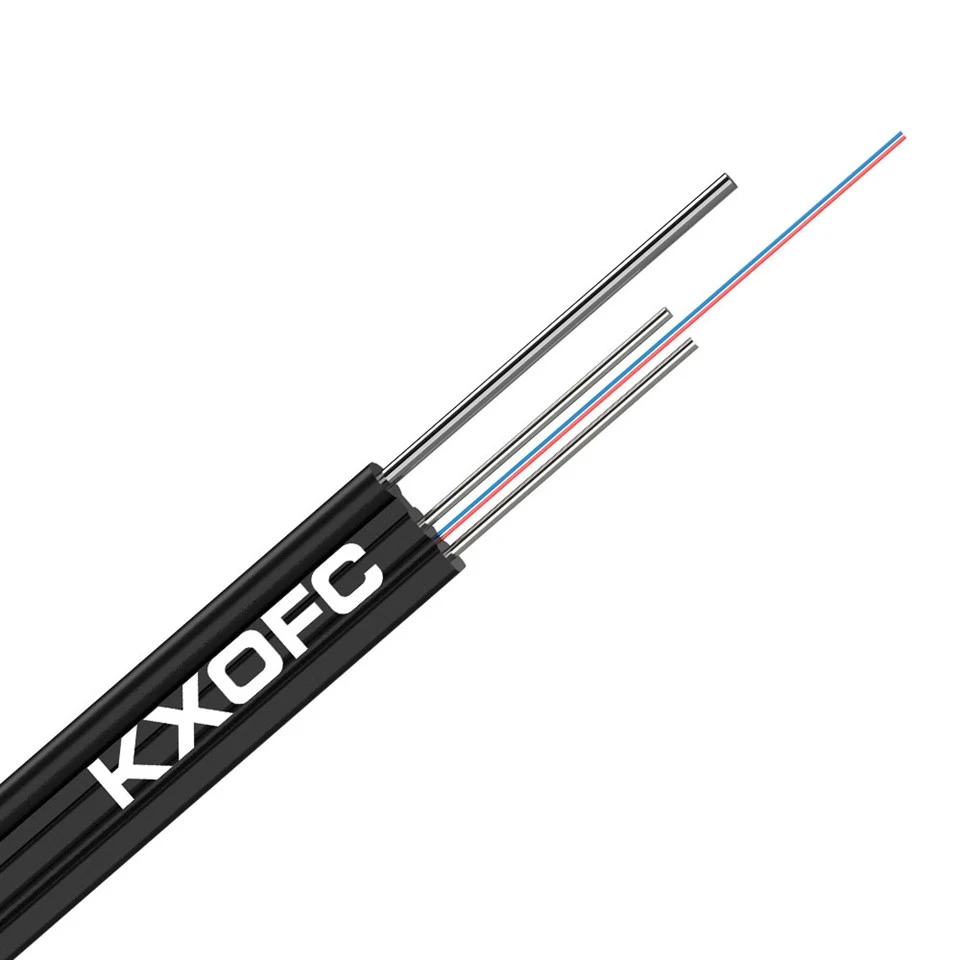

Kabellänge 1 Ader

30+ Jahre

Unsere Fabrik wurde 1992 gegründet und begann zunächst mit Koaxialkabeln, einem der größten Hersteller in der Stadt Lin'an. Im Jahr 2001 begann man, sich auf die Produktion von optischen Kabeln zu konzentrieren.

30+ Länder

Im Jahr 2008 gründeten wir eine internationale Vertriebsabteilung und verkauften Glasfaserkabel in mehr als 30 Länder. Wir verfügen über 18 Jahre reiche Erfahrung im Export von Kabeln.

• Einfache Struktur und geringes Gewicht.
• Gute Abisolierfähigkeit für einfaches Spleißen und Installieren.
• Der LSZH-Mantel gewährleistet die flammhemmende Leistung.
• Geeignet für die selbsttragende FTTH--Installation.

• Transport-/Lagertemperatur: -20 Grad bis +60 Grad

• Standard-Rollenlänge: 1 km oder 2 km; Andere Längen sind ebenfalls erhältlich.

• Zahlungsbedingungen: T/T, L/C, D/P...
• Für kleine Bestellungen werden Kreditkarten, Western Union-Überweisung und PayPal akzeptiert.
• Für andere komplexe Zahlungsmethoden sind weitere Diskussionen möglich.

FTTH-Drop-Kabel-Tintendruck

Flachkabel-Plasmadruck

Außenkabel GYTC8S-Eisendruck

Überbrückungskabel-SC/UPC-SC/APC

GYTC8S 24-Kern--Holztrommel

FTTH-Kabel – 1 km Trommel

FTTH-Kabel-Kartonverpackung

Patchkabel-Palettenpaket





Patchkabel im Palettenversand

FTTH-Kabel in Kartonverpackung

Flachkabel in Trommelverpackung aus Sperrholz

Verbundtrommel voll beladen in Container

Foto zum Laden einer massiven Holztrommel





# Vollständige Einführung in das selbst-unterstützende optische Butterfly-Drop-Kabel von GJYXCH

## I. Musterbrief-Erklärung (Nationaler Standard YD/T 1997.1-2014)

**GJYXCH=Metallaufhängung selbst-tragend, mit Metalldraht verstärkt, raucharmes Halogen-freies optisches Butterfly-Drop-Kabel**

- GJ: Access Network Butterfly Drop Optical Cable (Abzweigkabel)

- Y: **Metalldraht** (Beide Seiten der Faserkernverstärkung bestehen aus phosphatiertem Stahldraht)

- X: Abbildung-8 selbst-tragende Struktur (einteilige geformte Aufhängung)

- C: Selbsttragende Aufhängungseinheit

- H: **LSZH Low Smoke Halogen-Frei flammhemmender Außenmantel**

## II. Interne Struktur (Abbildung 8 von oben nach unten integriert)

1. **Obere Aufhängungseinheit**: Aufhängung aus grob phosphatiertem Stahldraht (Hauptlastlager, kein zusätzlicher Stahlstrang für Überkopfanwendungen erforderlich)

2. **Untere Butterfly-förmige Kabelkerneinheit**

- Mitte: Single-{1}Mode-Glasfaser (gängige biegefeste G.657A2-Faser, 1/2/4 Kerne)

- Zwei parallele **0,4mm phosphatierte Stahldrähte** links und rechts (Faserschutz für Zug- und Druckfestigkeit)

- Integrierte, extrudierte schwarze LSZH-Ummantelung mit niedrigem-rauchfreiem-Halogengehalt und vor-vorgefertigten, leicht-ausreißbaren Abisolierrillen auf beiden Seiten

3. Gesamtform: Flache Achterform, Standardgröße ca. 2,0 mm × 5,2 mm, Gewicht ca. 19 kg/km

## III. Kernproduktfunktionen

1. **Integrierter Aufhängungsdraht, rein -selbsttragende Luftanwendung** Der obere grobe Stahldraht trägt die gesamte Spannweite, sodass keine zusätzlichen Stahllitzen für Gemeinschaftsmasten und Überkopfanwendungen von Gebäude zu Gebäude erforderlich sind, was zu niedrigen Baukosten führt.

2. **Doppelter Stahldrahtfasermantel, hohe mechanische Festigkeit**
Langfristige Zugfestigkeit 800 N, kurzzeitige Zugfestigkeit 2000 N; beständig gegen Wind- und Zugbeanspruchung sowie starken Objektdruck, geeignet für den langfristigen Einsatz im Freien.

3. **Raucharmer Halogen--frei flammhemmender LSZH-Mantel**
Geringe Rauchentwicklung bei der Verbrennung, keine giftigen Halogengase, erfüllt die Brandschutzbestimmungen auch beim Betreten von Gebäuden oder Gebäudeschächten im Freien; Die schwarze Hülle ist UV-beständig und wetterbeständig von -60 Grad bis +70 Grad.

4. **G.657A2 Micro-Bend Fiber**
Minimal gebogen, keine Dämpfung; weniger anfällig für Lichtverlust beim Durchqueren von Korridoren, Ecken oder beim Betreten von Gebäuden durch Leitungen.

5. **Eingebaute-Abisoliernut, schnelle Installation**
Die Faser kann von Hand durch Aufreißen der Hülle entfernt werden; keine professionellen Abisolierwerkzeuge erforderlich; schnelles Kaltspleißen/Wärmeschmelzen.

6. **Geringere Kosten durch Metallstruktur**
Im Vergleich zum nicht-metallischen GJYXFCH-Modell ist die Stahldrahtverstärkung günstiger und wird für Szenarien ohne starke elektromagnetische Störungen bevorzugt.

## IV. Standardmechanische Parameter (1-Core-Standardmodell)

## V. Anwendbare Szenarien (FTTH Fiber to the Home Dedicated)

### 1. Außenantenne (Kernanwendung)

- Optischer Gemeinschaftsverteilerkasten → Gebäudeaußenwandantenne, -Gebäudeverkabelung

-Land- und Township-Pole-zu-Haus, kurze-Spannweite, selbst-unterstützte Verlegung

### 2. Integrierte Verkabelung von außen nach innen

Außenluftverkabelung direkt durch Gebäudeschächte und Niederspannungskabelschächte bis zum Haus; Der LSZH-Mantel erfüllt die Brandschutzanforderungen in Innenräumen.

### 3. Unterstützende Szenarien

Cyber-Breitbandzugang für Betreiber, Einführung von Überwachungspunkten und Einführung von Endpunkten für private Leitungen von Behörden und Unternehmen.

### Nicht anwendbare Szenarien

1. In der Nähe von Umspannwerken, Hochspannungskabeln und Berggebieten, die anfällig für Blitzeinschläge sind (Stahldraht ist anfällig für Blitzeinschläge; verwenden Sie stattdessen **GJYXFCH Non-Metallic Model**)

2. Antennen-Backbone für große Entfernungen (nur zur Einführung zu Hause; Backbone verwendet optisches ADSS/Antennenkanalkabel)

## VI. Vergleich leicht verwirrender Modelle

### 1. GJYXCH gegen GJYXFCH

- GJYXCH: **Stahldrahtverstärkt**, kostengünstig, hohe Zugfestigkeit; Nachteil: Leitfähig, verboten in Blitz-/Hochspannungsbereichen

- GJYXFCH: **FRP nicht-metallisch verstärkt**, Blitzschutz ohne elektromagnetische Störungen; teurer

### 2. GJYXCH vs. GJXH (gewöhnliches Indoor-Drop-Kabel)

- GJYXCH: Mit Aufhängungsdraht oben, kann für Freileitungen im Freien verwendet werden, LSZH-Ummantelung

- GJXH: Ohne Aufhängungsdraht, nur für Leitungs-/Wandverkabelung im Innenbereich, kann nicht für Freileitungsverkabelung im Freien verwendet werden

### 3. GJYXCH gegen GJYXDCH

- GJYXCH: Einzelne unabhängige optische Faser

- GJYXDCH: Glasfaserkabel mit Band, das in zentralisierten Multicore-Spleißszenarien verwendet wird

## VII. Beispiel für die Modellbeschriftung

„GJYXCH-1B6a2“.

- GJYXCH: Metallaufhängungsdraht, selbst-tragendes, raucharmes Halogen-freies, schmetterlingsförmiges-förmiges Verbindungskabel

- 1:1-adriges Glasfaserkabel

- B6a2: G.657A2 Biege-Beständiges Single-Mode-Glasfaserkabel (Standardfaser für die Lieferung nach Hause)

## VIII. Bauliche Vorsichtsmaßnahmen

1. Die Überkopfspannweite sollte im Allgemeinen weniger als oder gleich 80 Meter betragen. Verkürzen Sie in windigen Gebieten die Spannweite und verwenden Sie spezielle optische Kabelhaken, um den Aufhängungsdraht zu befestigen.

2. Die Zugkraft darf kurzzeitig 2000 N nicht überschreiten, um eine Beschädigung der Glasfaser durch die Spannung des Stahldrahtes zu vermeiden.

3. In Szenarien mit häufigen Blitzeinschlägen oder Hochspannungsleitungen am selben Pol ersetzen Sie diese durch nicht-metallisches GJYXFCH;

4. Für die Installation in Gebäudeschächten müssen LSZH-Mantelkabel vom Typ H- verwendet werden; Gewöhnliche PVC-Abzweigkabel sind verboten.
